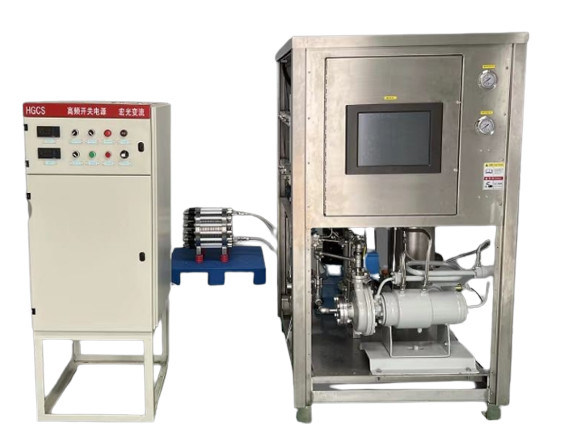

Rendement élevé d'usine d'hydrogène par électrolyse de l'eau

1. Introduction



La production d'hydrogène par électrolyse de l'eau a les avantages des sites flexibles d'application, de la pureté élevée de produit, de la flexibilité opérationnelle élevée, de l'équipement simple, et du niveau élevé d'automation, et est très utilisée dans les domaines industriels, commerciaux, et civils. En réponse à l'énergie à faible teneur en carbone et verte de la Chine, la production d'hydrogène d'électrolyse de l'eau est très utilisée dans les domaines verts d'énergie tels que l'énergie de photovoltaics et éolienne.



2. Caractéristiques techniques



• La garniture de scellage adopte un nouveau type de matériel de polymère pour assurer la représentation de scellage de la cellule électrolytique.

• La cellule électrolytique utilisant le tissu sans amiante de diaphragme qui peut réduire la consommation d'énergie, être verte et favorable à l'environnement, des carcinogènes libèrent, et aucun besoin de nettoyer des filtres.

• Fonction de verrouillage parfaite d'alarme.

• Adoptez le contrôle indépendant de PLC, fonction d'auto-récupération de défaut.

• Petite empreinte de pas et disposition compacte d'équipement.

• L'opération stable et peut fonctionner sans interruption tout au long de l'année sans arrêt.

• Haut niveau d'automation, qui peut réaliser la gestion téléguidée sur le site.

• Au-dessous de l'écoulement 30%-100%, la charge peut être ajustée librement, et elle peut fonctionner sans risque et stablement.

• L'équipement a la longue durée de vie et la fiabilité élevée.



3. Brève introduction d'écoulement de processus



L'eau non traitée (l'eau pure) dans le réservoir d'eau non traitée est injectée dans l'épurateur du hydrogène-oxygène par la pompe d'approvisionnement en eau, et la lessive dans le gaz est lavée et puis entre dans le séparateur du hydrogène-oxygène. L'electrolyzer produit l'hydrogène et l'oxygène sous l'électrolyse à courant continu. L'hydrogène et l'oxygène sont séparés, lavés et refroidis par le séparateur du hydrogène-oxygène respectivement, et l'eau séparée par le séparateur d'admission de l'eau est déchargée par le drain. L'oxygène est sortie par la vanne de régulation par le tuyau de débouché de l'oxygène, et l'utilisateur peut choisir de le vider ou stocker pour l'usage selon l'utilisation. La sortie de l'hydrogène est réglée du débouché du séparateur de la gaz-eau par une vanne de régulation.



L'eau supplémentaire pour le réservoir de cachetage de l'eau est l'eau de refroidissement de la section de service. L'armoire de redresseur est refroidie par le thyristor.



L'ensemble complet du système de production d'hydrogène est opération complètement automatique commandée par le programme de PLC, qui est arrêt automatique, détection automatique et contrôle. Il a de divers niveaux d'alarme, de chaîne et d'autres fonctions de commande, pour réaliser le niveau d'automation du début d'un-bouton. Et il a la fonction de l'opération manuelle. Quand le PLC échoue, le système peut être manuel pour s'assurer que le système produit l'hydrogène sans interruption.



4. Paramètres techniques et équipement



Electrolyzer :



Traitement de purification	50~1000Nm ³ /h
Pureté H2	99.99~99.999%
Point de condensation	-60℃



Purification :



Capacité de production d'hydrogène	50~1000Nm ³ /h
Pression d'opération	1.6MPa
