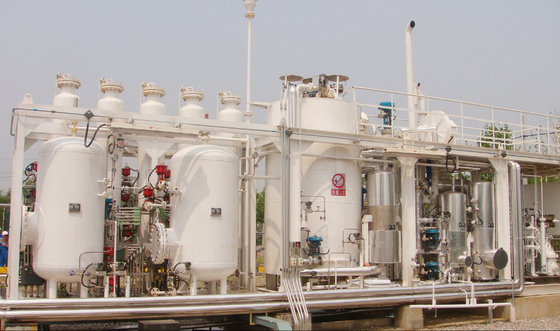

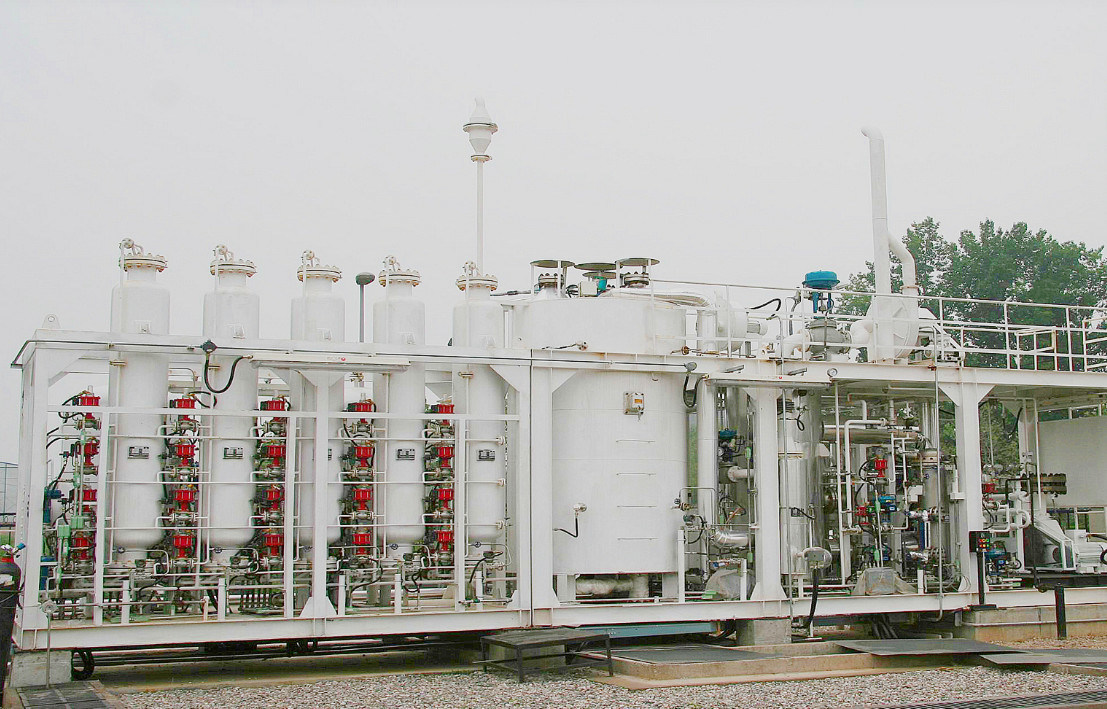

Haut générateur d'hydrogène de gaz naturel d'automation par empreinte de pas de contrat de SMR

Haut générateur d'hydrogène de gaz naturel d'automation par empreinte de pas de contrat de SMR

Généralités

Utilisez le circuit d'alimentation existant de méthanol, le réseau naturel de gazoduc, les stations de réapprovisionnement en combustible de CNG et de GNL et d'autres équipements pour établir ou augmenter ou établir la nouvelle production complète d'hydrogène et les stations de réapprovisionnement en combustible sur la base des stations existantes. Par la production et l'hydrogénation d'hydrogène de dans-station, le lien de transport d'hydrogène est réduit, et le coût de production, de stockage et de transport d'hydrogène est réduit. Cette technologie peut réduire au minimum le prix de l'hydrogène au moment où la vente, et le coût de carburant pour les véhicules hydrogène-remplis de combustible est comparable à celui des véhicules d'essence. Mais il est plus favorable à l'environnement et en conformité avec la future tendance énergétique.

Caractéristiques techniques

1. L'automation élevée réduit la charge de travail des opérateurs ;
2. Le gaz et le gaz combustible de matière première adoptent le gaz naturel des différents niveaux de pression, qui peuvent effectivement économiser l'énergie et réduire la consommation ;
3. La flexibilité d'opération de l'unité de production d'hydrogène est grande, et il n'y a aucune cuve de stockage de grande capacité d'hydrogène, ainsi l'unité de production d'hydrogène peut fonctionner sans interruption ;
4. l'équipement Dérapage-monté de production et de compression d'hydrogène occupe une petite empreinte de pas ;
5. Des cylindres à haute pression sont utilisés pour stocker l'hydrogène, qui est mûr, sûr et fiable ;
6. Hydrogène à haute pression chargeant par étapes, taux d'utilisation élevé de capacité d'équipement de stockage de gaz ;
7. La sélection du site des stations de carburant d'hydrogène peut utiliser les stations de réapprovisionnement en combustible existantes de gaz naturel, il est facile favoriser que.

Processus technique

Utilisant le gaz naturel en tant que matière première, de l'hydrogène de grande pureté est produit par la reformation de vapeur (SMR) + l'adsorption d'oscillation de transformation + de pression (PSA). L'hydrogène préparé est pressurisé à 20MPa par le compresseur et écrit le groupe de cylindre de stockage de l'hydrogène 20MPa. L'hydrogène dans le groupe de bouteille de stockage de l'hydrogène 20MPa peut être transporté en remorque, ou il peut être sans interruption pressurisé à 45MPa ou à MPA 90 avant d'entrer dans la bouteille de stockage de l'hydrogène 45MPa ou 90Mpa. De l'hydrogène est vendu aux véhicules de pile à combustible par l'intermédiaire des machines d'hydrogénation.

Spécifications

• Sortie nominale d'hydrogène : 50 Nm3/h
• Pureté d'hydrogène : en général 99,99 vol.% ; plus grande pureté travaillée ;
• Pression au BL : 0,8 | MPA 1,4.

• Consommation de gaz naturel : 0,45 Nm3/Nm3-H2
• Dimension de empaquetage : 6,0 x 2,3 x 3,5
