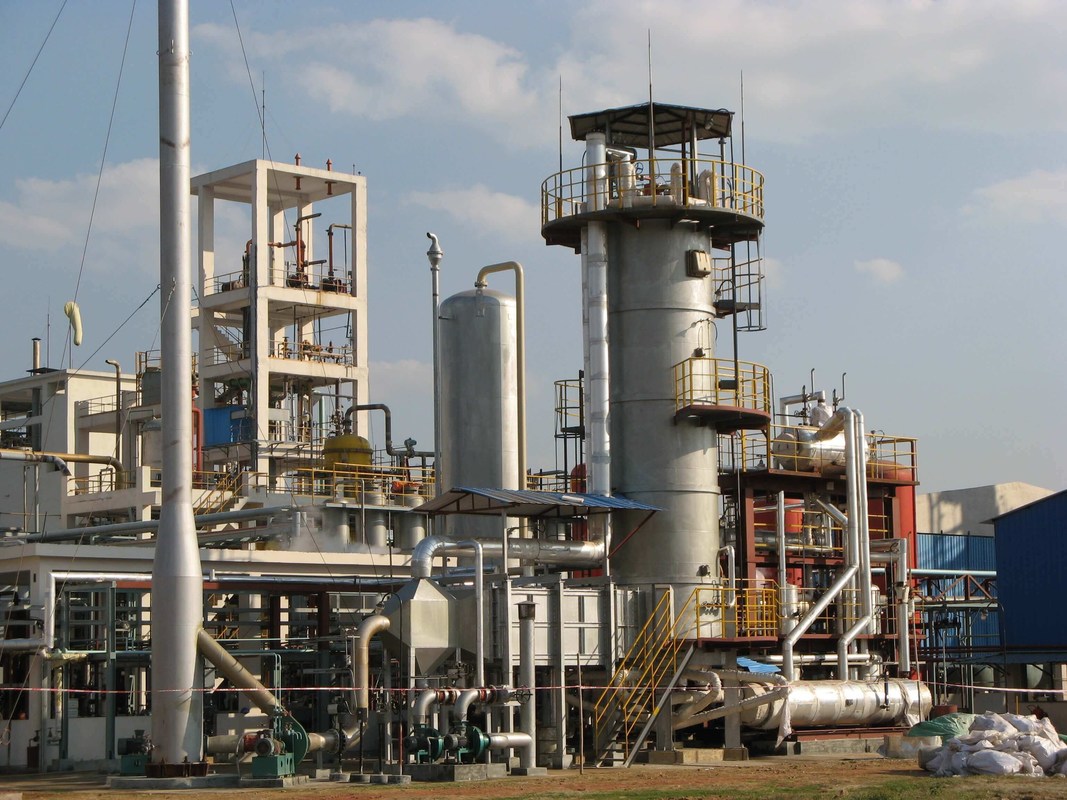

Générateur industriel d'hydrogène d'échelle moyenne par SMR 600 Nm3/H - 3000 Nm3/H

Caractéristiques

• Opération de technologie de production, sûre et fiable mûre.
• De contrôle des opérations sûr et pratique avec un niveau élevé d'automation.
• Bas frais d'exploitation et période de remboursement courte.
• Le gaz d'échappement de la PSA récupéré comme carburant réduit la consommation de carburant et les émissions d'échappement.
• Dérapage de préfabrication
• Réformateur dessus-mis le feu préfabriqué de cylindre sauvant le travail sur place énorme d'installation

Schéma de processus

Description de processus

Le gaz de désulfuration est mélangé à la vapeur selon un certain rapport. Le mixutre traverse les tubes de réformateur, où il convertit en syngas se composant de l'oxyde de carbone d'hydrogène et et du dioxyde de carbone et du méthane et de la vapeur non réagis en présence des catalyseurs.

Un système d'échange thermique est employé comme économiseur, alors qu'un convertisseur de décalage est présenté pour convertir le carbone monoixed en hydrogène et dioxyde de carbone supplémentaires. Le gaz en résultant entre dans une unité de PSA, où l'hydrogène est séparé des autres gaz. Le gaz d'échappement de la PSA est récupéré comme carburant.

Formule de réaction

1. CH4 +H2O →3H2+CO - Q
2. → H₂ +CO2+Q DE CO+H2O

Représentation

• Capacité d'hydrogène : 600 | 3 000 nanomètre³/h

• Pureté d'hydrogène : 99% | 99,999% (v/v)

• Pression d'hydrogène : 1,3 | MPA 3,0 (G)

• La température : ambiant
