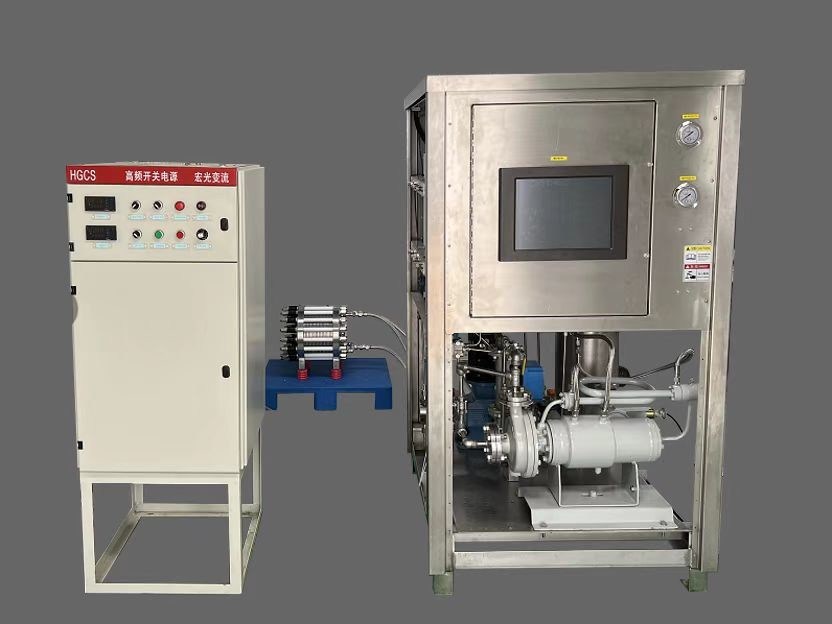

Rendement élevé d'usine d'hydrogène par électrolyse de l'eau

1. Introduction



La production d'hydrogène par électrolyse de l'eau a les avantages du site flexible d'application, de la pureté élevée de produit, de la grande flexibilité d'opération, de l'équipement simple et du niveau élevé d'automation, et est très utilisée dans les domaines industriels, commerciaux et civils. En réponse à l'énergie à faible teneur en carbone et verte du pays, la production d'hydrogène par électrolyse de l'eau est largement déployée dans les endroits pour l'énergie verte telle que l'énergie éolienne photovoltaïque et



2. Caractéristiques techniques



• La garniture de scellage adopte un nouveau type de matériel de polymère pour assurer la représentation de scellage de la cellule électrolytique.

• La cellule électrolytique utilisant le tissu sans amiante de diaphragme qui peut réduire la consommation d'énergie, être verte et favorable à l'environnement, des carcinogènes libèrent, et aucun besoin de nettoyer des filtres.

• Fonction de verrouillage parfaite d'alarme.

• Adoptez le contrôle indépendant de PLC, fonction d'auto-récupération de défaut.

• Petite empreinte de pas et disposition compacte d'équipement.

• L'opération stable et peut fonctionner sans interruption tout au long de l'année sans arrêt.

• Haut niveau d'automation, qui peut réaliser la gestion téléguidée sur le site.

• Au-dessous de l'écoulement 30%-100%, la charge peut être ajustée librement, et elle peut fonctionner sans risque et stablement.

• L'équipement a la longue durée de vie et la fiabilité élevée.



3. Brève introduction d'écoulement de processus



L'eau non traitée (l'eau pure) du réservoir d'eau non traitée est injectée dans la tour de lavage du hydrogène-oxygène par la pompe de remplissage, et entre dans le séparateur du hydrogène-oxygène après lavage de la lessive dans le gaz. L'electrolyzer produit l'hydrogène et l'oxygène sous l'électrolyse à courant continu. De l'hydrogène et l'oxygène sont séparés, lavé et refroidi par le séparateur du hydrogène-oxygène, respectivement, et l'eau séparée par le séparateur d'eau de prise est déchargé par le drain. L'oxygène est sortie par la vanne de régulation par la canalisation de débouché de l'oxygène, et l'utilisateur peut choisir de la vider ou stocker pour l'usage selon l'état d'utilisation. La sortie de l'hydrogène est ajustée du débouché du séparateur de la gaz-eau par une vanne de régulation.



L'eau supplémentaire pour le réservoir de cachetage de l'eau est l'eau de refroidissement de la section de service. L'armoire de redresseur est refroidie par le thyristor.



L'ensemble complet du système de production d'hydrogène est opération complètement automatique commandée par le programme de PLC, qui est arrêt automatique, détection automatique et contrôle. Il a de divers niveaux d'alarme, de chaîne et d'autres fonctions de commande, pour réaliser le niveau d'automation du début d'un-bouton. Et il a la fonction de l'opération manuelle. Quand le PLC échoue, le système peut être manuel pour s'assurer que le système produit l'hydrogène sans interruption.



4. Paramètres techniques et équipement



Electrolyzer :



Traitement de purification	50~1000Nm ³ /h
Pureté H2	99.99~99.999%
Point de condensation	-60℃



Purification :



Capacité de production d'hydrogène	50~1000Nm ³ /h
Pression d'opération	1.6MPa
